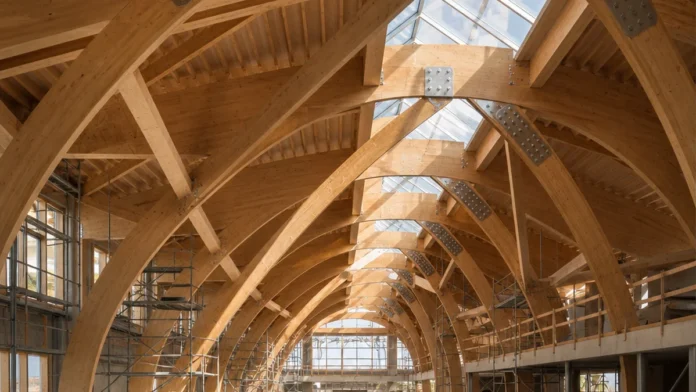

في مشهد البناء المعاصر والتحولات نحو اقتصاد منخفض الكربون، يبرز الخشب الرقائقي الملصق (GLULAM) كمادة هندسية بامتياز لتحقيق امتدادات إنشائية ضخمة. قادر على تغطية صالات رياضية، ومحطات مطارات، ومراكز ثقافية، وقاعات لوجستية دون أي دعم وسيط على مسافة تتجاوز 60 مترًا، يتجاوز هذا المركب الإنشائي القيود الميكانيكية للخشب المصمت التقليدي، مع إظهار بصمة بيئية نموذجية.
في مواجهة ضرورات التصميم البيئي، وتطور اللوائح الحرارية والبيئية، والبحث عن هويات معمارية حيوية، يعيد أصحاب المشاريع والمهندسون الاستشاريون اكتشاف تعدد استخدامات الخشب الرقائقي الملصق. يقدم هذا الملف الفني تحليلًا شاملًا للأداء الميكانيكي، وعمليات التصنيع الصناعي، وتقنيات التجميع غير المرئية، والسلامة من الحرائق، والآفاق الاقتصادية لمهنيي البناء والهندسة المعمارية.
1. التصميم والتصنيع الصناعي: من الشريحة إلى العارضة الهندسية
يكمن المبدأ الأساسي للخشب الرقائقي الملصق في إعادة تشكيل عنصر إنشائي ذي مقطع عرضي كبير من شرائح خشب صنوبري مجففة صناعيًا، ومنقاة من عيوبها الرئيسية، وملصقة بألياف متوازية تحت ضغط متحكم فيه. هذه التقنية، التي ينظمها على المستوى الدولي والأوروبي المعيار المنسق NF EN 14080، تسمح بتجاوز القيود الأبعاد للشجرة مع تجانس الخصائص الميكانيكية للمادة النهائية.
عملية وصل الشرائح وتنقية العيوب
تتضمن المرحلة الصناعية الأولى اختيار الأخشاب المنشورة الصنوبرية (خاصة شجرة التنوب الشائعة Picea abies، وشجرة التنوب الفضي Abies alba، والصنوبر الاسكتلندي Pinus sylvestris، أو دوغلاسيا Pseudotsuga menziesii). يتم تجفيف القطع في مجفف صناعي حتى تصل نسبة الرطوبة إلى 12% ± 2%، مما يضمن التوازن الرطوبي ومتانة الالتصاق.
يتم تحديد العيوب الميكانيكية السلبية — مثل العقد غير الملتصقة، وجيوب الراتنج، أو مناطق الألياف المقطوعة — بواسطة ماسحات ضوئية وأشعة سينية عالية السرعة، ثم يتم قطعها بدقة. بعد ذلك، يتم وصل الشرائح المنقاة بواسطة وصلات تعشيق دقيقة طولية (وصلات من 15 إلى 20 ملم) مغطاة بلاصق إنشائي ومضغوطة من الأطراف، لتشكيل شرائح مستمرة يمكن أن يتجاوز طولها 40 إلى 50 مترًا.
الالتصاق والضغط العالي
بعد تسوية معايرة تضمن استواءً ميكرومتريًا، يتم تكديس الشرائح ولصقها. يستخدم المصنعون بشكل أساسي عائلتين كبيرتين من المواد اللاصقة المعتمدة: راتنجات الميلامين-اليوريا-الفورمالدهيد (MUF) ذات الوصلات الشفافة، والبولي يوريثان أحادي المكون (PUR 1K) الخالي من الفورمالدهيد المضاف، والمفضل للمشاريع ذات المتطلبات العالية لجودة الهواء الداخلي.
يتم بعد ذلك إدخال مجموعة الشرائح في مكابس التثبيت أو المكابس الهيدروليكية القابلة للانحناء. يتم تطبيق ضغط مستمر يتراوح من 0.6 إلى 1.0 ميجا باسكال (6 إلى 10 بار) بشكل موحد خلال دورة البلمرة الحرارية. في هذه المرحلة، يتم إعطاء الانحناءات الهندسية المعقدة التي تسمح بتصنيع أقواس مكافئة، وعوارض ذات بطن متغيرة القصور الذاتي، أو جملونات مقوسة مصممة خصيصًا.
2. هندسة الوصلات: قضبان ملصقة وموصلات معدنية غير مرئية
في المنشآت ذات الامتدادات الكبيرة، تعتمد جدوى الهيكل الخشبي الرقائقي الملصق قبل كل شيء على قدرة عقده الإنشائية على نقل قوى هائلة (عزوم الانحناء، قوى القص، وقوى الشد المائلة) مع الحفاظ على الجمالية النقية للمبنى. وقد حلت تقنيات التعشيق التقليدية أو البراغي الظاهرة محل أنظمة الهندسة الميكانيكية عالية الدقة.
التجهيزات المعدنية ذات القلب الداخلي والمسامير ذاتية الحفر
يعتمد المعيار الحديث للهياكل المعاصرة على إدخال ألواح فولاذ مجلفن أو فولاذ S355 سميكة مخفية داخل أخاديد مشغولة آليًا في قلب العارضة الخشبية. تخترق دبابيس معدنية معايرة أو براغي ذات رأس غاطس الخشب والألواح المعدنية المجهزة، مما يضمن توزيعًا ثلاثي الأبعاد لإجهادات القص.
يوفر هذا الترتيب ميزة مزدوجة حاسمة: من الناحية البصرية، لا توجد تجهيزات معدنية غير جمالية تشوه استمرارية المادة الخشبية؛ ومن الناحية الأمنية، يغلف الخشب الفولاذ بالكامل، مما يحمي الأخير من ارتفاع سريع في درجة الحرارة في حالة نشوب حريق.
تقنية قضبان الفولاذ الملصقة (التثبيت براتنج الإيبوكسي)
بالنسبة للوصلات الفائقة التحديد الإحصائي أو تثبيت قواعد الأعمدة المعرضة لعزوم انقلاب عالية جدًا، تفضل مكاتب الدراسات تقنية القضبان الفولاذية الملولبة المثبتة براتنج الإيبوكسي أو البولي يوريثان داخل ثقوب محورية عميقة. تستفيد هذه العملية من الالتصاق المستمر على طول الجزء المثبت بالكامل، مما يلغي ذروات الإجهاد الموضعية ويسمح بتحقيق قدرات تحمل استثنائية تضاهي تلك الموجودة في الهياكل المعدنية الثقيلة.
3. الأداء الميكانيكي والسلوك المتوقع تجاه الحريق
أحد أبرز المفارقات في الخشب الرقائقي الملصق يكمن في سلوكه تجاه الحرائق. فبينما يفقد الفولاذ المكشوف 50% من مقاومته الميكانيكية عند 500 درجة مئوية وينهار فجأة دون سابق إنذار، تستفيد العناصر الخشبية الرقائقية الملصقة الضخمة من آلية حماية ذاتية طبيعية يمكن التنبؤ بها بدرجة عالية، وتحكمها قواعد حساب يورو كود 5 (NF EN 1995-1-2).
سرعة التفحم البطيئة والحفاظ على اللب الحامل
عندما تتعرض عارضة ضخمة من الخشب الرقائقي الملصق للحريق، تشتعل الطبقات الخارجية وتشكل طبقة سطحية من الفحم الخشبي المسامي والعازل للغاية. الموصلية الحرارية لهذه الطبقة المتفحمة منخفضة للغاية (حوالي 0.08 إلى 0.10 واط/متر·كلفن)، مما يقلل من انتقال الحرارة إلى قلب القطعة بمقدار ستة أضعاف.
سرعة التفحم أحادية البعد للأخشاب الصنوبرية الشائعة ثابتة ويمكن التنبؤ بها، ومعايرة عند β₀ = 0.65 ملم في الدقيقة (أو 0.70 ملم/دقيقة للحساب الاسمي βₙ). على بعد بضعة سنتيمترات فقط خلف جبهة التفحم، لا تتجاوز درجة الحرارة المتبقية للخشب السليم 100 درجة مئوية، مما يحافظ على سلامة معاملات المرونة ومقاومة الانحناء لللب الحامل. وبالتالي، يمكن لهياكل GLULAM أن تحقق بسهولة استقرارًا تجاه الحريق R30، R60، وحتى R90 بمجرد زيادة الأبعاد التضحوية دون الحاجة إلى طلاء منتفخ مقاوم للحريق.
فئات المقاومة الموحدة (GL24h إلى GL32c)
وفقًا للمعيار EN 14080، يتم تصنيف الخشب الرقائقي الملصق وفقًا لمؤشرات موحدة:
- GL24h (متجانس): يتكون من شرائح من نفس الفئة الميكانيكية على كامل المقطع، بمقاومة مميزة للانحناء fm,k تبلغ 24 ميجا باسكال ومعامل مرونة متوسط E0,mean يبلغ 11,500 ميجا باسكال.
- GL28c (مدمج): يدمج شرائح خارجية عالية الأداء (مقاومة ميكانيكية أعلى في الشد والضغط القصوى) وشرائح داخلية أكثر اقتصادية، مما يحسن التكلفة الإجمالية للمادة.
- GL32h / GL32c: مخصص للمنشآت الكبيرة جدًا التي تتطلب تقييدًا صارمًا للانحرافات والتشوهات تحت الأحمال الدائمة.
4. تحليل مقارن: GLULAM مقابل المواد الإنشائية التقليدية
للمفاضلة بموضوعية بين خيارات البناء المختلفة خلال مراحل الدراسة الأولية الموجزة (APS)، يلخص الجدول أدناه الخصائص الفيزيائية والبيئية والإنشائية للخشب الرقائقي الملصق مقارنة بالخشب المصمت المنشور، والفولاذ الإنشائي، والخرسانة المسلحة:
| معيار الهندسة | الخشب الرقائقي الملصق (GL28h) | الخشب المصمت المنشور (C24) | الفولاذ الإنشائي (S355) | الخرسانة المسلحة (C30/37) |
|---|---|---|---|---|
| الكثافة الحجمية المتوسطة | 410 – 460 كجم/م³ | 420 – 500 كجم/م³ | 7 850 كجم/م³ | 2 400 – 2 500 كجم/م³ |
| أقصى بحر حر معتاد | 30 إلى 65 مترًا (بدون دعم) | 5 إلى 8 أمتار | 40 إلى 100+ متر | 15 إلى 30 مترًا |
| نسبة المقاومة إلى الوزن | عالية جدًا (مثالية للأساسات) | متوسطة | عالية ولكن ثقيلة | ضعيفة (الوزن الذاتي هو الغالب) |
| البصمة الكربونية (احتجاز الكربون) | -750 إلى -900 كجم مكافئ ثاني أكسيد الكربون/م³ | -800 كجم مكافئ ثاني أكسيد الكربون/م³ | +1 800 كجم مكافئ ثاني أكسيد الكربون/طن | +280 إلى +350 كجم مكافئ ثاني أكسيد الكربون/م³ |
| السلوك تجاه الحريق | متوقع (0.65 ملم/دقيقة) | متغير حسب الشقوق | فقدان مفاجئ للصلابة > 500 درجة مئوية | تصدع الخرسانة عند الحرارة |
| دقة التصنيع المسبق | مليمترية (تشغيل CNC بخمسة محاور) | متوسطة (انكماشات محتملة) | مليمترية في الورشة | تعتمد على الصب في الموقع |
يسلط هذا التحليل الضوء على الميزة الحاسمة لـ GLULAM: نسبة مقاومته الميكانيكية إلى وزنه الذاتي تسمح بتخفيف أحمال النزول على الأساسات بشكل كبير وتحسين التربة ذات القدرة التحملية المنخفضة، مع تقليل أبعاد البنى التحتية للهندسة المدنية.
5. لوجستيات الموقع ورفع الأقواس الضخمة: تحديات عملية
يمثل تنفيذ العوارض والأقواس المقوسة التي يتراوح طولها من 30 إلى 50 مترًا تحديًا لوجستيًا دقيقًا. يعتمد نجاح الموقع على تنسيق صارم بين مكتب الدراسات الإنشائية، وشركات نقل القوافل الاستثنائية، وفرق الرفع المتخصصة.
النقل بواسطة قوافل من الفئة 2 أو 3
تتطلب العناصر المقوسة ذات الانحناء الكبير تصاريح مسار محددة ومقطورات منخفضة قابلة للتمديد. في مواقع البناء الحضرية الكثيفة أو ذات الوصول المحدود، غالبًا ما يفضل المهندسون التصميم في مجموعات فرعية مفصلية (أقواس ثلاثية المفصلات مع مفصل كروي في قمة القوس)، مما يسمح بنقل أنصاف أقواس مجمعة بشكل دائم على الأرض قبل الرفع الكلي.
الرفع بالرافعة والتدعيم المؤقت
أثناء الرفع بواسطة رافعة متحركة تلسكوبية، يعد استخدام عوارض رفع قابلة للتعديل وحبال رفع نسيجية غير ضارة إلزاميًا لتجنب أي سحق للحواف الحادة للخشب. بمجرد وضع قوسين متتاليين على دعاماتهما المتأرجحة، يجب تثبيت التدعيم المؤقت (دعامات الاستقرار وقضبان متقاطعة على شكل صليب القديس أندرو) على الفور لمنع أي خطر من الانقلاب تحت تأثير رياح الموقع.
6. الخشب الرقائقي الملصق في المغرب: السوق، اللوائح، والآفاق لعام 2026
في المغرب ومنطقة البحر الأبيض المتوسط، تفتح ديناميكية إزالة الكربون من المباني وتسريع البنى التحتية الرياضية والترفيهية آفاقًا غير مسبوقة للخشب الهندسي. فبعد أن كان قطاع البناء يهيمن عليه تقليديًا البناء بالطوب والخرسانة المسلحة، أصبح الآن يدمج أخشاب البناء ذات المقاطع الكبيرة في دفاتر شروطه البيئية.
يمكن لمهنيي القطاع الاعتماد على الشبكة المنظمة من الموردين والمستوردين للأخشاب في المغرب لتأمين تدفقات توريدهم من العناصر الهيكلية المعتمدة. تخضع أسعار وتوفر الأخشاب التقنية لمتابعة منتظمة عبر مقياس أسعار الخشب بالمتر المكعب في المغرب، مما يسمح لخبراء اقتصاد البناء بتقدير دقيق لنسب المواد.
بالتوازي، يدعم تطبيق اللائحة الحرارية للبناء في المغرب (RTCM) حلول البناء ذات الانبعاث الحراري المنخفض، مما يضع الخشب الرقائقي الملصق كبديل ممتاز للمعدن للحد من الجسور الحرارية في أسقف الأحجام الكبيرة. بالإضافة إلى خشب البناء والهياكل الإنشائية لقطاع البناء والأشغال العمومية، تفرض حلول الهندسة الرقائقية نفسها الآن في المشاريع الخدمية الرمزية في القطب المالي للدار البيضاء، وطنجة، ومراكش.
7. الأسئلة الشائعة (FAQ): كل ما تحتاج معرفته عن الخشب الرقائقي الملصق
ما هو أقصى بحر ممكن تحقيقه باستخدام عارضة من الخشب الرقائقي الملصق؟
باستخدام الأقواس المقوسة أو الأنظمة الشبكية من الخشب الرقائقي الملصق، من الشائع تحقيق بحور حرة تتراوح من 40 إلى 65 مترًا دون أي عمود وسيط. بالنسبة للمنشآت الاستثنائية (الملاعب المغطاة، القباب الجيوديسية)، تم تحقيق بحور تتجاوز 100 إلى 120 مترًا بالفعل في جميع أنحاء العالم باستخدام هياكل شبكية ثلاثية الأبعاد من GLULAM.
كيف يقاوم الخشب الرقائقي الملصق الرطوبة والحشرات؟
تعتمد المتانة على نوع الخشب وفئة الاستخدام المستهدفة (فئة الخدمة 1 في الأماكن الداخلية الجافة، فئة 2 تحت سقف جيد التهوية، فئة 3 في الأماكن الخارجية المعرضة للعوامل الجوية). يتلقى خشب التنوب المستخدم في الفئة 2 معالجة وقائية ضد الفطريات والحشرات بالرش أو الأوتوكلاف. أما بالنسبة للتعرضات الأكثر شدة، فإن استخدام الصنوبر الاسكتلندي المعالج من الفئة 4 أو دوغلاسيا الخالية من الخشب العصاري يضمن استدامة لعقود دون تدهور بيولوجي.
ما هو متوسط تكلفة الخشب الرقائقي الملصق مقارنة بالفولاذ؟
إذا كانت التكلفة الخام للمادة بالمتر المكعب أعلى عمومًا من تكلفة الخشب المصمت المنشور القياسي، فإن التكلفة الإجمالية للمشروع المكتمل تكون تنافسية للغاية مقارنة بالفولاذ. ينبع التوفير من سرعة التركيب بطريقة البناء الجاف، والتخفيف الكبير لأساسات الخرسانة المسلحة، والاستغناء عن التشطيبات أو الأسقف المستعارة، حيث يشكل الهيكل الخشبي بحد ذاته اللمسة الجمالية النهائية.
هل يطلق الخشب الرقائقي الملصق مركبات عضوية متطايرة (COV)؟
تفرض معايير التصنيع الحديثة (NF EN 14080) ضوابط صارمة على الانبعاثات الكيميائية. فالمواد اللاصقة بولي يوريثان أحادية المكون (PUR) أو الميلامين الحديثة مصنفة E1، أو حتى E05، وتظهر مستويات انبعاث الفورمالدهيد تعادل تلك الموجودة في الخشب الطبيعي غير المعالج، مما يجعل المادة مناسبة تمامًا للمؤسسات التي تستقبل الجمهور (ERP) والمدارس.
